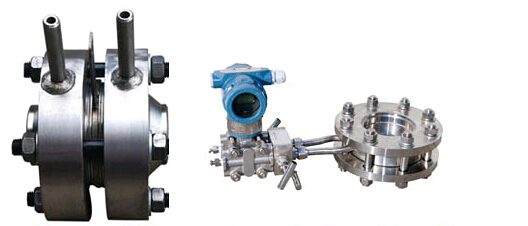

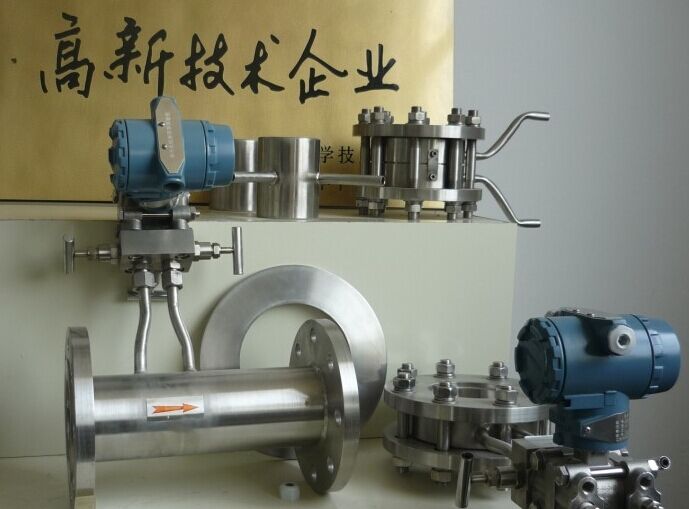

一、產品概述
    KP-LG標準孔板流量計是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，可用于測量管道中液體、氣體、蒸汽的流量。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。標準孔板無需實流標定，精度高，結構簡單，制造成本低，但壓力損失較大。廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用zui多的一種流量計。

二、適用范圍
1.公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置）
2.公稱壓力：KP≤16MPa
3.孔  徑 比：0.20≤β≤0.75
4.雷諾數范圍：當0.20≤β≤0.45時  5000≤ReD
                     當0.45≤β≤0.75時  10000≤ReD
5.精    度：１級

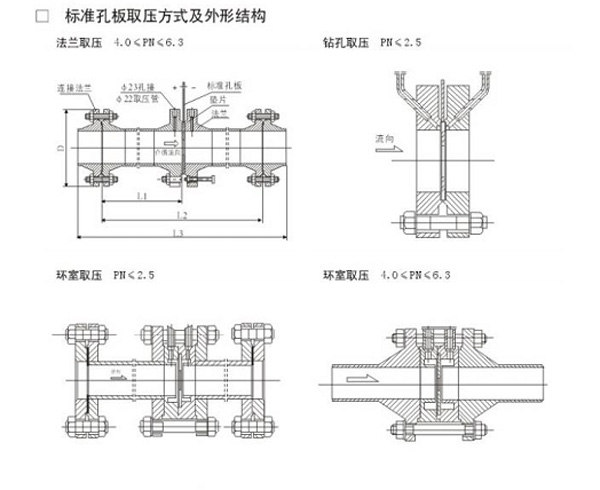

三、取壓及結構形式
法蘭取壓、角接取壓、D-D/2取壓方式見圖


四、安裝要求
1.安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。
2.孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3.節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
4.取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5.可選帶上、下游直管段。

6.D-D/2取壓是成套供貨，法蘭連接可直接安裝。
